Chức năng chính của cầu dao là phân phối năng lượng điện và quản lý nguồn điện của nhà máy, khóa cầu dao của LOCKEY dùng để khóa các loại cầu dao thông dụng trên thị trường để bảo vệ ngắt mạch. Trang này chủ yếu giới thiệu phương pháp sử dụng và quy trình khóa của khóa ngắt mạch
Khóa cầu dao là khóa an toàn được thiết kế để khóa cầu dao, được sử dụng để phân phối năng lượng điện và quản lý nguồn điện cho nhà máy. Vì khóa cầu dao có nhiều kiểu dáng khác nhau tùy theo các cầu dao khác nhau, nên sau đây mô tả chi tiết phương pháp sử dụng của từng khóa cầu dao.
Cách sử dụng khóa ngắt mạch
Do cấu tạo khác nhau của các loại khóa an toàn của cầu dao khác nhau nên cách lắp đặt và sử dụng chúng cũng khác nhau;

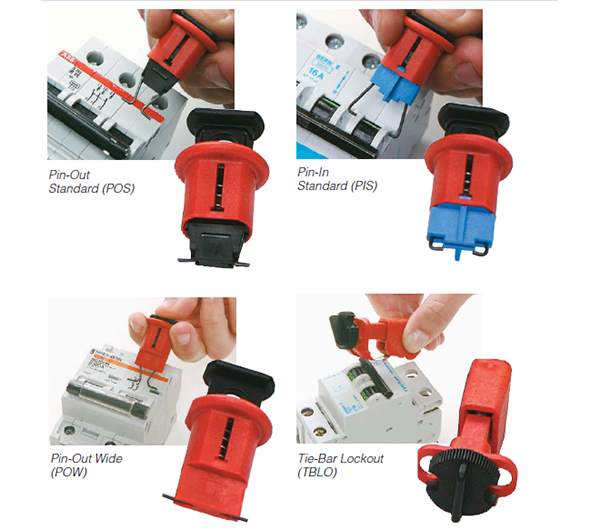

Loại nút: Có ba loại: pin-in, pin-out và pin-out nới rộng; thích hợp cho cầu dao thu nhỏ có lỗ ở hai bên tay cầm, không cần dụng cụ để lắp đặt, chỉ cần nhấn nút để làm đáy hai Chèn các chốt vào hai lỗ của bộ ngắt mạch, sau đó vặn khóa an toàn và thẻ an toàn;
Loại cần kéo: thích hợp với cầu dao một cực và nhiều cực; khi lắp đặt chỉ cần vặn chặt vít tự vặn màu đen để kẹp chặt khóa an toàn của cầu dao vào cần kéo, sau đó lắp ổ khóa an toàn để ngăn thiết bị kẹp từ nới lỏng;
Loại bắt vít: kẹp khe cắm thẻ của khóa an toàn của cầu dao vào tay cầm của cầu dao, sau đó siết chặt bằng tuốc nơ vít để nó được kẹp chặt vào tay cầm, sau đó lắp ổ khóa an toàn; cách này cũng phù hợp đối với bộ ngắt mạch một cực hoặc nhiều cực được phân biệt cho bộ ngắt mạch nhỏ và bộ ngắt mạch vỏ đúc;
Loại tự vặn: giống như loại vặn vít, nó được kẹp vào tay cầm của cầu dao, vì nó có đầu vít tự vặn riêng, nó có thể được siết chặt mà không cần tuốc nơ vít;
Kiểu kẹp: đặt khóa công tắc ngắt mạch phía trên công tắc tay cầm đóng, sao cho khe hở màu đen xung quanh tay cầm và các răng nhỏ cắn thiết bị ngắt mạch từ bên dưới; xoay bánh vít theo chiều kim đồng hồ để cố định khóa ngắt mạch trên thiết bị điều khiển, và sau đó lắp các Khóa móc an toàn; thường được sử dụng để khóa các bộ ngắt mạch vỏ đúc một cực với nhiều kích cỡ khác nhau;
Loại gắn vào: dùng cho một số công tắc cầu dao đặc biệt có lỗ trên tay cầm công tắc.
Cách sử dụng khóa cầu dao và quy trình khóa
1) Chuẩn bị tắt máy
Xác định loại và cường độ năng lượng nguy hiểm cần kiểm soát, đồng thời khóa tất cả các điểm cách ly và thiết bị cách ly năng lượng; có được khóa an toàn, lối ra an toàn, khóa an toàn của bộ ngắt mạch và các thiết bị khác cần thiết để hoàn thành công việc.
2) Tắt thiết bị
Thông báo cho tất cả nhân viên bị ảnh hưởng về việc tắt máy và tắt thiết bị theo quy trình tắt máy bình thường. (ví dụ: nút bật / tắt hoặc khởi động / dừng hoặc công tắc).
3) Cô lập
Vận hành khóa cầu dao LDC để cách ly máy hoặc thiết bị khỏi nguồn năng lượng. Điều này thường liên quan đến việc mở công tắc đang mở, cầu dao hoặc van ở trạng thái đóng; lưu ý: không mở công tắc đang mở khi chưa tắt thiết bị vì có thể gây ra hồ quang hoặc nổ.
4) Khóa ứng dụng / thẻ thiết bị
Thêm khóa an toàn và khóa nối vào từng thiết bị cách ly năng lượng để đảm bảo thiết bị cách ly năng lượng đang tắt; khi thiết bị cách ly năng lượng yêu cầu thiết bị khóa, hãy lắp khóa an toàn của cầu dao, ổ khóa an toàn và thẻ để đảm bảo thiết bị ở chế độ "tắt".
5) Cúp điện: năng lượng dự trữ được giải phóng hoặc bị ức chế
Tất cả năng lượng được lưu trữ hoặc năng lượng còn lại phải được giải phóng, ngắt kết nối, hạn chế hoặc bảo đảm bằng cách khác sau khi thiết bị khóa được sử dụng.
6) Xác minh rằng
trước khi bắt đầu bất kỳ công việc nào, hãy xác nhận rằng máy hoặc thiết bị bị cách ly và không thể kích hoạt hoặc khởi động lại bằng cách: các nút hoặc công tắc điều khiển vận hành thủ công để khởi động hoặc vận hành máy hoặc thiết bị, đưa các nút điều khiển về vị trí tắt hoặc trung tính của chúng.
7) Mở khóa
Đảm bảo rằng tất cả các thiết bị hoặc thành phần không cần thiết đã được tháo ra khỏi máy và máy ở tình trạng tốt và an toàn để vận hành; khởi động lại máy hoặc thiết bị.
Cách sử dụng khóa ngắt mạch
Do cấu tạo khác nhau của các loại khóa an toàn của cầu dao khác nhau nên cách lắp đặt và sử dụng chúng cũng khác nhau;
Loại nút: Có ba loại: pin-in, pin-out và pin-out nới rộng; thích hợp cho cầu dao thu nhỏ có lỗ ở hai bên tay cầm, không cần dụng cụ để lắp đặt, chỉ cần nhấn nút để làm đáy hai Chèn các chốt vào hai lỗ của bộ ngắt mạch, sau đó vặn khóa an toàn và thẻ an toàn;
Loại cần kéo: thích hợp với cầu dao một cực và nhiều cực; khi lắp đặt chỉ cần vặn chặt vít tự vặn màu đen để kẹp chặt khóa an toàn của cầu dao vào cần kéo, sau đó lắp ổ khóa an toàn để ngăn thiết bị kẹp từ nới lỏng;
Loại bắt vít: kẹp khe cắm thẻ của khóa an toàn của cầu dao vào tay cầm của cầu dao, sau đó siết chặt bằng tuốc nơ vít để nó được kẹp chặt vào tay cầm, sau đó lắp ổ khóa an toàn; cách này cũng phù hợp đối với bộ ngắt mạch một cực hoặc nhiều cực được phân biệt cho bộ ngắt mạch nhỏ và bộ ngắt mạch vỏ đúc;
Loại tự vặn: giống như loại vặn vít, nó được kẹp vào tay cầm của cầu dao, vì nó có đầu vít tự vặn riêng, nó có thể được siết chặt mà không cần tuốc nơ vít;
Kiểu kẹp: đặt khóa công tắc ngắt mạch phía trên công tắc tay cầm đóng, sao cho khe hở màu đen xung quanh tay cầm và các răng nhỏ cắn thiết bị ngắt mạch từ bên dưới; xoay bánh vít theo chiều kim đồng hồ để cố định khóa ngắt mạch trên thiết bị điều khiển, và sau đó lắp các Khóa móc an toàn; thường được sử dụng để khóa các bộ ngắt mạch vỏ đúc một cực với nhiều kích cỡ khác nhau;
Loại gắn vào: dùng cho một số công tắc cầu dao đặc biệt có lỗ trên tay cầm công tắc.
Cách sử dụng khóa cầu dao và quy trình khóa
1) Chuẩn bị tắt máy
Xác định loại và cường độ năng lượng nguy hiểm cần kiểm soát, đồng thời khóa tất cả các điểm cách ly và thiết bị cách ly năng lượng; có được khóa an toàn, lối ra an toàn, khóa an toàn của bộ ngắt mạch và các thiết bị khác cần thiết để hoàn thành công việc.
2) Tắt thiết bị
Thông báo cho tất cả nhân viên bị ảnh hưởng về việc tắt máy và tắt thiết bị theo quy trình tắt máy bình thường. (ví dụ: nút bật / tắt hoặc khởi động / dừng hoặc công tắc).
3) Cô lập
Vận hành khóa cầu dao LDC để cách ly máy hoặc thiết bị khỏi nguồn năng lượng. Điều này thường liên quan đến việc mở công tắc đang mở, cầu dao hoặc van ở trạng thái đóng; lưu ý: không mở công tắc đang mở khi chưa tắt thiết bị vì có thể gây ra hồ quang hoặc nổ.
4) Khóa ứng dụng / thẻ thiết bị
Thêm khóa an toàn và khóa nối vào từng thiết bị cách ly năng lượng để đảm bảo thiết bị cách ly năng lượng đang tắt; khi thiết bị cách ly năng lượng yêu cầu thiết bị khóa, hãy lắp khóa an toàn của cầu dao, ổ khóa an toàn và thẻ để đảm bảo thiết bị ở chế độ "tắt".
5) Cúp điện: năng lượng dự trữ được giải phóng hoặc bị ức chế
Tất cả năng lượng được lưu trữ hoặc năng lượng còn lại phải được giải phóng, ngắt kết nối, hạn chế hoặc bảo đảm bằng cách khác sau khi thiết bị khóa được sử dụng.
6) Xác minh rằng
trước khi bắt đầu bất kỳ công việc nào, hãy xác nhận rằng máy hoặc thiết bị bị cách ly và không thể kích hoạt hoặc khởi động lại bằng cách: các nút hoặc công tắc điều khiển vận hành thủ công để khởi động hoặc vận hành máy hoặc thiết bị, đưa các nút điều khiển về vị trí tắt hoặc trung tính của chúng.
7) Mở khóa
Đảm bảo rằng tất cả các thiết bị hoặc thành phần không cần thiết đã được tháo ra khỏi máy và máy ở tình trạng tốt và an toàn để vận hành; khởi động lại máy hoặc thiết bị.
